产品概述

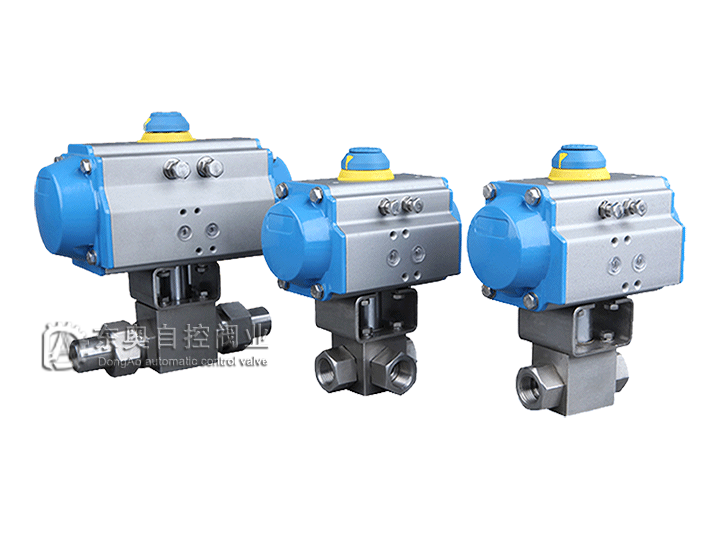

       该产品分为气动高压法兰球阀、气动焊接高压球阀、气动高压内螺纹球阀三种。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动高压球阀按其密封性能分为金属密封与软密封。气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动高压球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高压球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

技术参数及性能

公称通径 DN（mm）

15

20

25

32

40

50

65

80

100

125

150

200

阀体形式

整体锻造阀体（DN50以内）、三段式锻造阀体（DN50以上）

公称压力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

连接形式

法兰式、焊接式、螺纹式（适用于PN45MPa以内）

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

带定位器：小于全行程的±2%

可调范围

250：1

配置执行机构

GT、AT、AR、AW系列单双作用气动执行器

控制方式

开关两位控制能、4～20mA模拟量信号控制

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列G型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

零件材料

零件名称	材料
阀体、阀盖	A105	304（CF8）	316（CF8M）	316L（CF3M）
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨
