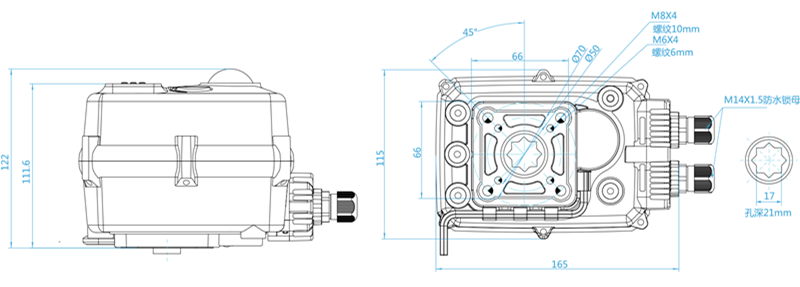

外形尺寸图

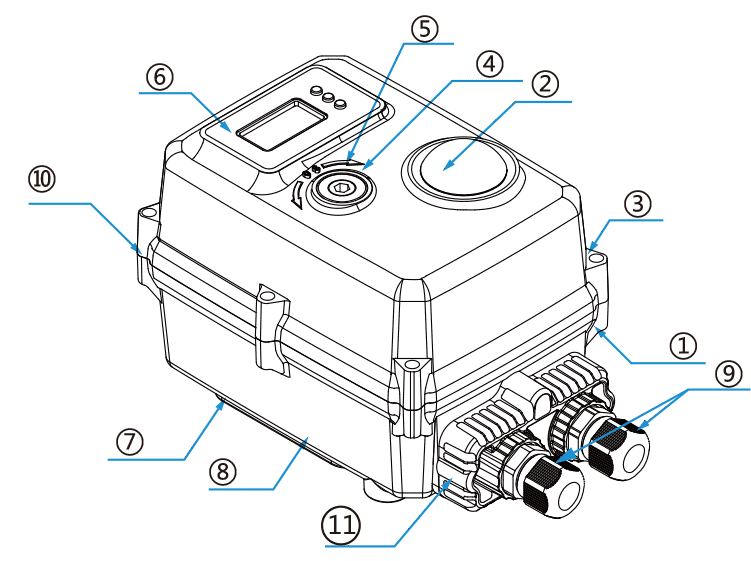

主要部件

	部件	材料
1	执行器本体	耐热ABS+压铸铝
2	指示窗	透明AS
3	螺钉x6	304
4	手动轴	304
5	手动轴油封	NBR（丁腈）
6	标签	PVC
7	六角扳手固定卡	耐热ABS
8	六角扳手	工具钢
9	防水电缆接头	NiLon（尼龙）
10	上下盖密封件	NBR（丁腈）
11	接线盒盖	耐热ABS

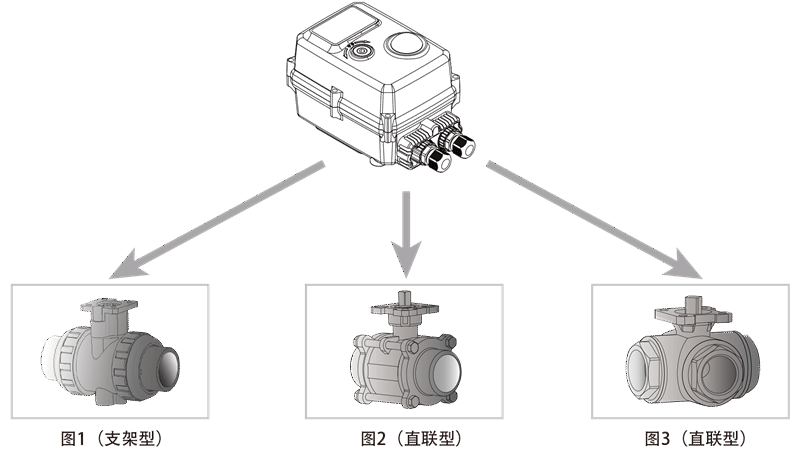

图1-1  UPVC塑料球阀+支架装配示意图
图1-2 三片式不锈钢球阀装配示意图
图1-3 三片式不锈钢三通球阀装配示意图

注意：
1. 执行器与阀体安装时，螺丝螺母的紧固推荐使用弹垫+平垫的方式。
2. 禁止使用厌氧胶以及UV胶，如需用胶推荐使用704硅胶或快干胶。
3. 避免有机溶剂与外壳接触：如煤油，丁酮，四氯甲烷等！

配套阀门技术要求
1、配套球阀时，阀门的最大扭矩值≤45/75Nm。球阀长期不动作，其第一次开阀或者关阀的扭矩值的最大者为最大扭矩。或者选用带弹性密封的球阀。
2、配套蝶阀时，蝶阀的最大扭矩值≤ 40/70Nm ，因为蝶阀正常安装后，其扭矩值会增加10-20%左右。
3、直联型安装时，由于孔深≤ 20mm ，如果阀门的输出轴＞20mm 则需要切割。
4、如果自己配套支架和联轴节需注意以下事项：
支架的强度要符合使用要求：执行器在开阀或者关阀切换过程中，支架扭动≤0.2mm。
支架的平行度≤0.5mm。
联轴节两端的轴孔加工应保证必要的精度和同心度，目的是最终确保机械回差小于10°，否则会导致执行器无法正常工作。
5、螺钉上应该加装、弹垫、平垫，建议拧紧后在螺钉四周点密封胶，防止螺钉松动。
6、安装完成后，应先用手柄驱动装置开关一次，确认工作正常后，再执行调阀步骤。

使用环境
本产品可以在室内或者室外使用。
本产品属于非防爆产品， 请注意避开易燃易爆等环境。
在长期有雨水或者阳光直射的环境下，需要给执行器加装保护整个执行器的防护装置。
注意执行器使用的环境温度。
安装时需要考虑预留接线和维修的空间。
在通电时，不能拆开驱动装置和阀门。
在通电时，不能做配线工程。
绝对禁止落下产品而给产品冲击，这引起动作不良。
绝对禁止踏上产品，这引起驱动装置故障或人的掉下事故。
雨天或在有水花状态，绝对禁止做配线工程。

安全注意
为了长期安全使用本装置，请提前精读此说明书以便正确使用。
注意项目是：本产品的规格、使用方法应明确，以防人身安全受到伤害及装置的损坏。
为了明示危险和损坏的大小，在此把危险内容分为：“警告 ”和“注意”。
两种内容都很重要，请必须遵守。
“警告”：不遵守此标记的内容，可能引起人的死亡和重伤。
“注意”：不遵守此标记的内容，可能引起人的轻伤或装置的损坏。
