产品概述

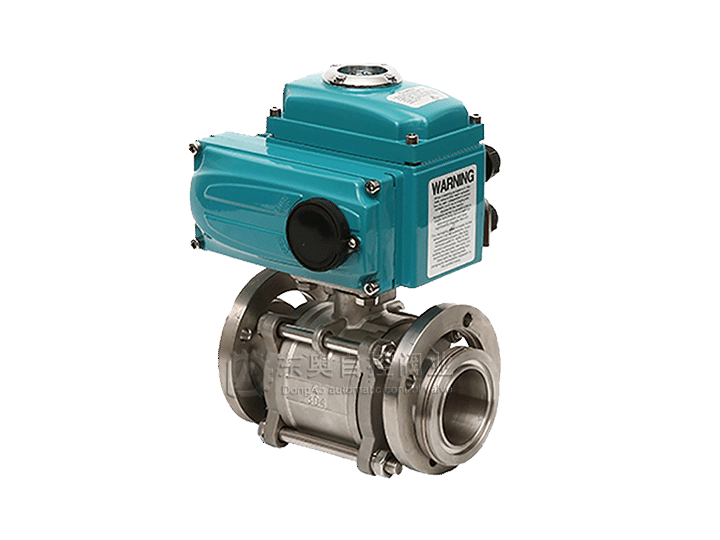

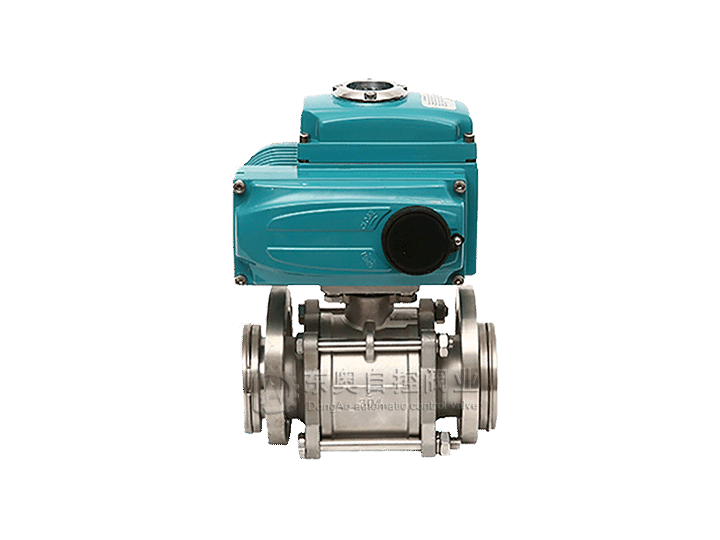

       电动真空球阀内螺纹适用于PN1.0～10.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，电动丝扣球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可运转。一体式电动三片式球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。一体式电动三片式球阀可分为：电动丝扣球阀、电动焊接球阀。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

技术参数

公称通径DN（mm）	10	15	20	25	32	40	50	65	80	100
公称压力（MPa）	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三片是精铸阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% （软密封：零泄漏）
基本误差	±1%
回差	±1%
死区	≤1%（可调）
可调范围	250：1
配置执行机构	可配EI-TORK，EXI-TORK等系列角行程电动执行机构
控制方式	开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）

安装尺寸

通径DN		10	15	20	25	32	40	50	65	80	100
G（inch）		3/8	1/2	3/4	1	11/4	11/2	2	21/2	3	4
L		60	75	80	90	110	125	144	186	206	240
H	JOX	165	170	185	200	205	230	230	245	260	300
	JHQ	285	290	300	320	335	350	360	380	400	440
A	JOX	115	115	161	161	161	188	188	188	267	267
	JHQ	270	270	270	270	270	270	270	346	3.46	346
A1	JOX	40	40	40	40	40	40	40	40	40	40
	JHQ	137	137	137	137	137	137	137	137	137	137
