防爆电动衬氟球阀

产品概述

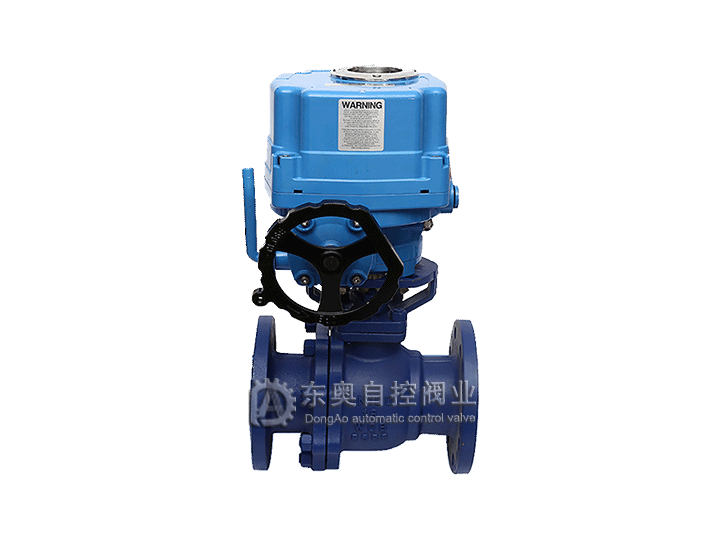

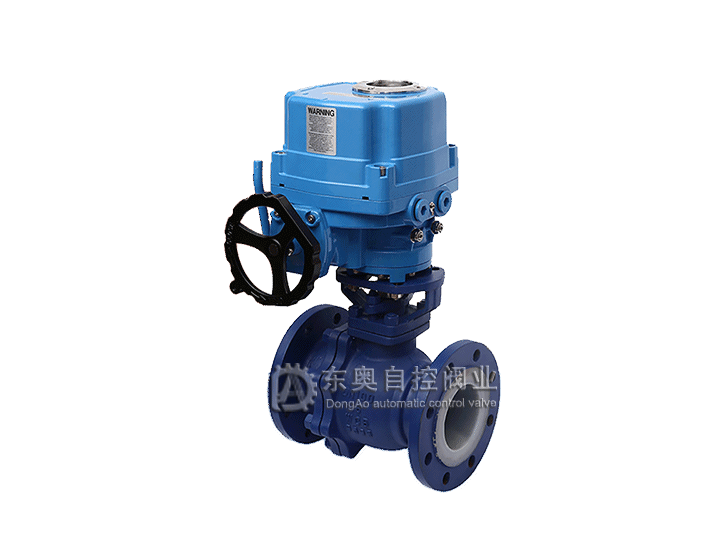

本公司引进研发的防爆电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。防爆电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

技术参数及性能指标

公称通径（mm）

100

125

150

200

250

300

公称压力（MPa）

PN1.0、1.6MPa

泄漏量

软密封：零泄漏

阀体形式

两段式阀体（浮动球体）

两段式阀体（固定球体）

阀芯形式

“O”型球形阀芯

密封填料

聚四氟乙烯（PTFE）

连接形式

法兰

可调范围

DN15-65

DN80-300

250：1

350：1

基本误差

±1%

死区

≤1%

回差

≤1%

适用温度

密封面

PTFE≤180℃

配置执行机构

可配EI-TORK，EXI-TORK等系列角行程电动执行机构

控制方式

开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）

执行器技术参数

执行器类别	引进型EI-TORK系列执行器参数	引进型EXI-TORK系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC
输出力矩	50N·M～2000N·M	50N·M～4000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯（开关两位控制）、无源触点信号、1/5K电位计、智能调节（4～20mA模拟量信号控制）
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT6,ExdⅡ CT5
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	2个 G1/2〞M18*1.5	2个 PF 3/4”
壳体材料	铝合金	铝合金
外涂层	干粉，环氧聚酯，具有超强防腐功能

（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。

零件材料

零件名称	材料
阀体、阀盖	WCB+F46	304（CF8）+F46	316（CF8M）+F46	316L（CF3M）+F46
球体	2Cr13+氮化处理+46	304+46	316+46	316L+46
阀杆	2Cr13+46	304+46	316+46	316L+46
阀座密封圈	PTFE、碳素纤维＋PTFE
密封填料	V型聚四氟乙烯填料

设计规范

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

安装尺寸

公称通径 DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	457	533	/
H、A		由于阀门密封选择及温度选择不同，执行器尺寸需根据实际配置，该尺寸可咨询精欧公司技术部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	标准型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA，1-5V）、作用方式（电-开式，电-关式）。
