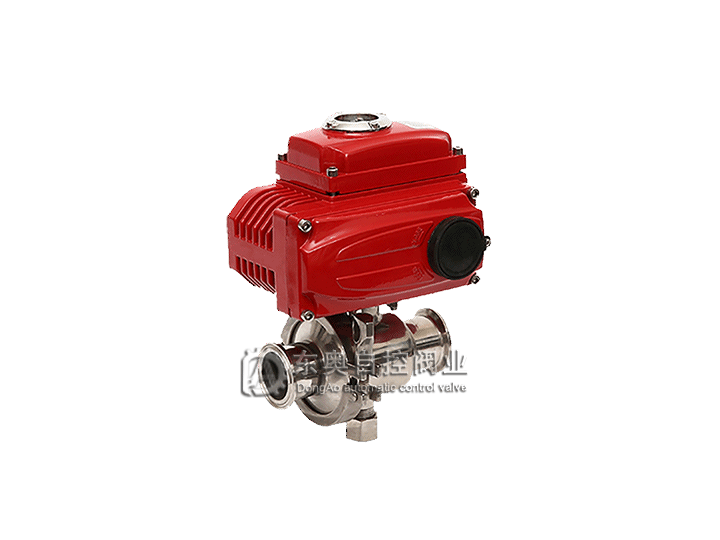

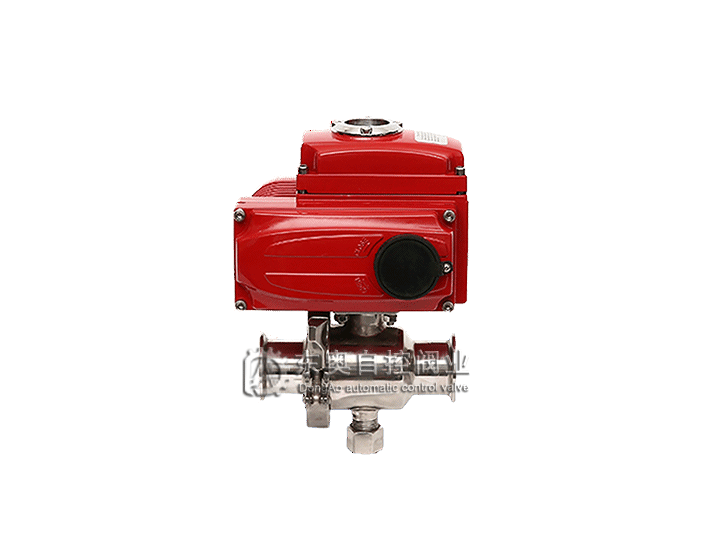

电动卫生级卡箍球阀


产品概述
       电动卫生级卡箍球阀皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。电动卫生级卡箍球阀阀体采用不锈钢精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。电动卫生级卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

技术参数
公称通径 15~102mm
公称压力 PN1.0MPa
阀轴材质 不锈钢
阀体材质 304/316/316L不锈钢
球体材质 304/316/316L不锈钢
阀座密封 PTFE
温   度 PTFE≤180℃
连接型式 快装式、焊接式、螺纹式
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
特   点 安全卫生,密封好、使用寿命长

执行器技术参数
执行器类别 引进型EI-TORK系列执行器参数 引进型EXI-TORK系列执行器参数
电源电压 标准:220V    AC单相  可选:110V AC 单相、380/440V    AC 三相、24V/110V/220V DC
输出力矩 50N·M~2000N·M 50N·M~4000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT6,ExdⅡ CT5
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 2个 G1/2〞M18*1.5 2个 PF 3/4”
壳体材料 铝合金 铝合金
外涂层 干粉,环氧聚酯,具有超强防腐功能
(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确定位。

安装尺寸
通径Ø D G L H A A1
配JOX 配JHQ 配JOX 配JHQ 配JOX 配JHQ
15 12.7 34 100 115 285 115 270 40 137
20 17.2 50.5 100 115 290 115 270 40 137
25 25 50.5 120 147 300 161 270 40 137
32 31.8 50.5 130 150 320 161 270 40 137
38 35.6 50.5 150 152 335 161 270 40 137
51 48.6 64 200 172 350 188 270 40 137
63 60.3 77.5 210 192 360 188 270 40 137
76 72.9 91 220 197 380 188 346 40 137
89 88.9 106 260 224 400 267 346 40 137
102 101.6 119 320 232 440 567 346 40 137

产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)。

产品用途
       电动卫生级卡箍球阀皆经过了精密的检验流程和严格的品质管理,留到经过精密抛光和细菌处理,采用了全包的4F密封,没有死角且容易清洗。执行器与球阀连接无需支架,减少了因安装连接引起的质量问题,同事也为了厂区密密麻麻的设备节约了空间。电动卫生级卡箍球阀皆经过了精密的检验流程和严格的品质管理,留到经过精密抛光和细菌处理,采用了全包的4F密封,没有死角且容易清洗。执行器与球阀连接无需支架,减少了因安装连接引起的质量问题,同事也为了厂区密密麻麻的设备节约了空间。
