防爆电动对夹式球阀
产品概述

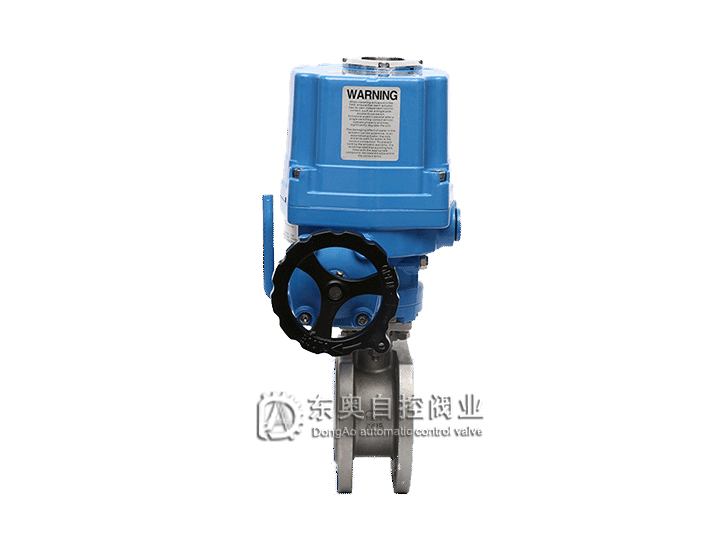

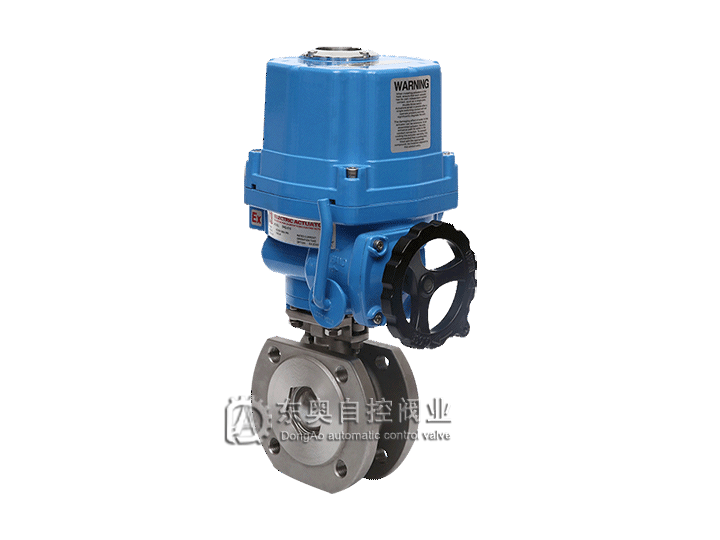

电动对夹球阀采用防爆角行程电动执行器与超薄球阀阀体组成，也可称为防爆电动对夹式球阀。主要适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转 。防爆电动对夹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。防爆电动对夹式球阀是参照美国产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。防爆电动对夹球阀设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。
技术参数
|
公称通径 |
DN10～150mm |
|
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa（定制） |
|
泄漏量 |
软密封：零泄漏 |
硬密封：≤额定流量的10-5 |
|
执行机构 |
可另配EI-TORK，EXI-TORK等系列电子式电动执行机构 |
|
流量特性 |
快开特性 |
|
可调范围 |
DN10-80 |
DN100-150 |
|
250：1 |
350：1 |
|
阀体形式 |
整体式锻造、整体式铸造 |
|
连接形式 |
超薄法兰式、对夹式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
基本误差 |
±1% |
|
死区 |
≤1% |
|
回差 |
≤1% |
|
适用温度 |
密封面 |
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
执行器技术参数
|
执行器类别 |
引进型EI-TORK系列执行器参数 |
引进型EXI-TORK系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
输出力矩 |
50N·M～2000N·M |
50N·M～4000N·M |
|
动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯（开关两位控制）、无源触点信号、1/5K电位计、智能调节（4～20mA模拟量信号控制） |
|
动作时间 |
15秒/30秒/60秒 |
18S～112S |
|
保护装置 |
过热保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
|
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT6，ExdⅡ CT5 |
|
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
鼠笼式异步电机 |
|
进线接口 |
2个 G1/2〞M18*1.5 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
铝合金 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。
零件材料
|
零件名称 |
材料 |
|
阀体 |
WCB |
304（CF8） |
316（CF8M） |
316L（CF3M） |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|
填料 |
V型PTFE、柔性石墨 |
|
零件名称 |
材料 |
|
阀体 |
WCB |
304（CF8） |
316（CF8M） |
316L（CF3M） |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|
填料 |
V型PTFE、柔性石墨 |
性能规范
|
公称通径DN（mm） |
DN15-150 |
|
公称压力 |
PN（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
|
试验压力 |
强度试验 |
15.0 |
24.0 |
37.5 |
48.0 |
|
密封试验 |
11.0 |
17.6 |
27.5 |
35.2 |
|
低压气密试验 |
0.5～0.7 |
|
适用介质 |
水、油、蒸气、硝酸类（温度≤200℃）、醋酸类（温度≤200℃） |
设计标准
|
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
检验与试验 |
JB/T 9092、API 598、GB/T13927 |
安装尺寸
|
公称通径DN |
L |
D |
D1 |
D2 |
n-Φd |
H（JOX） |
H（JHQ） |
A（JOX） |
A（JHQ） |
A1（JOX） |
A1（JHQ） |
|
15 |
35 |
95 |
65 |
45 |
4-M12 |
291 |
350 |
155.2 |
150 |
40 |
137 |
|
20 |
38 |
105 |
75 |
55 |
4-M12 |
296 |
360 |
155.2 |
150 |
40 |
137 |
|
25 |
42 |
115 |
85 |
65 |
4-M12 |
301 |
365 |
155.2 |
150 |
40 |
137 |
|
32 |
50 |
135 |
100 |
78 |
4-M16 |
311 |
380 |
195 |
180 |
40 |
137 |
|
40 |
60 |
145 |
110 |
85 |
4-M16 |
318 |
400 |
195 |
180 |
40 |
137 |
|
50 |
70 |
160 |
125 |
100 |
4-M16 |
326 |
420 |
234 |
200 |
40 |
137 |
|
65 |
95 |
180 |
145 |
120 |
4-M16 |
336 |
430 |
234 |
200 |
40 |
137 |
|
80 |
118 |
195 |
160 |
135 |
8-M16 |
363 |
470 |
271 |
220 |
40 |
137 |
|
100 |
140 |
215 |
180 |
155 |
8-M16 |
383 |
480 |
325 |
230 |
40 |
137 |
|
125 |
175 |
245 |
210 |
185 |
8-M16 |
403 |
510 |
414 |
230 |
40 |
137 |
|
150 |
210 |
280 |
240 |
210 |
8-M16 |
418 |
510 |
420 |
230 |
40 |
137 |
产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA，1-5V）、作用方式（电-开式，电-关式）。
产品用途
防爆电动球阀是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几个可以毫无损失的流过。配用ODL、EXI-TORK等高性能执行机构、产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
