产品名称

产品概述
可装配阀门： 直通球阀、三通球阀、蝶阀
额定电压： AC/DC95V-265V，AC/DC24V
控制反馈方式： BD3J、B3J、B33J、B43J （反馈与到位同步）
特色功能：高速快开 / 断电复位
带报警输出： A（继电器触点反馈）
可实现多位置模式
高性能无刷电机，内置过热/过载保护
产品寿命高达2万次
可将两台或多台执行器并联使用

产品特点
采用1.3寸OLED大屏液晶，无视角限制，高亮度，节能环保，实时显示阀门开度及其外部控制命令，约5分钟后自动进入休眠状态，并在休眠期间提示位置状态及其控制命令。
创免开盖交互式两步调阀模式：
1：通过按键控制阀门处于“逆时针全开位”后保存；
2：通过按键控制阀门处于“顺时针全关位”后保存；轻松完成调阀。彻底解决机械式定位开关阀位调整的繁琐和不便，提高现场解决问题效率。
可实现多位置，在开、关位置之外增加第三个位置（或第四个位置），特别适合控制三通阀门。
故障菜单实时提示（包含执行器被卡住或者其他原因导致的执行器开关不到位引起的故障），并可带故障报警信号输出。
通过菜单可实现阀门控制命令的交换。
通过菜单可实现远程控制和现场控制自动切换，并通过按键实现阀门的开启与关闭。
通过菜单可实现关阀位置向开阀方向或者关阀方向偏移，降低了“普通开关型机械定位”给现场调整带来的繁琐与不便。
通过菜单可实时调整阀门的开关速度，实现慢开功能。
系统可通过按键操作恢复出厂设置。

技术参数

标准产品
型号	额定扭矩	电压	时间	定时模式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
06/11D	60/110Nm	AC/DC24V	10s	脉冲模式 时刻模式	90°/180°	IP67 / F型	六角扳手 手动按钮	机械指示 OLED显示	ABS+压铸铝	内八方
		AC/DC95-265V		按天循环 按星期循环	≤330°
高速快开型
型号	额定扭矩	电压	时间	定时模式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
06/11DH	60/110Nm	DC24V	1s	脉冲模式 时刻模式	90°/180°	IP67 / F型	六角扳手 手动按钮	机械指示 OLED显示	ABS+压铸铝	内八方
				按天循环 按星期循环	≤330°
断电复位型
型号	额定扭矩	电压	时间	定时模式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
06/11D-KT	60/110Nm	AC/DC24V	15s	脉冲模式 时刻模式	90°/180°	IP67 / F型	六角扳手 手动按钮	机械指示 OLED显示	ABS+压铸铝	内八方
		AC/DC95-265V		按天循环 按星期循环	≤330°

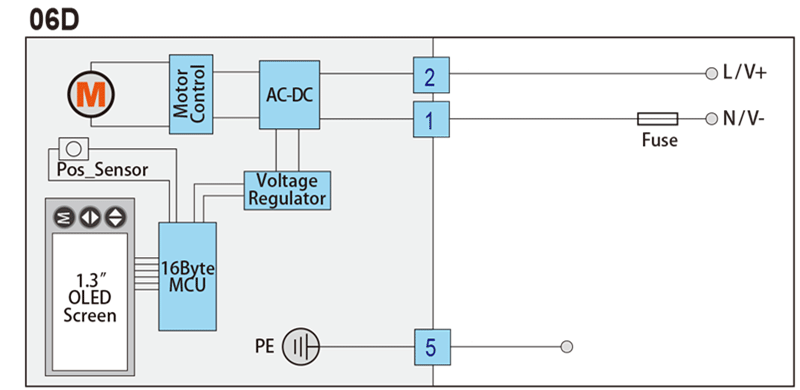

接线图

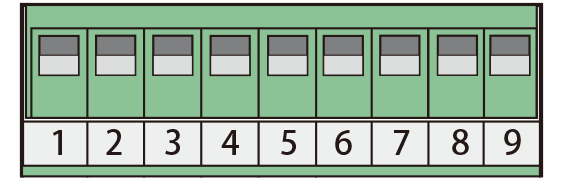

接线端子示意图

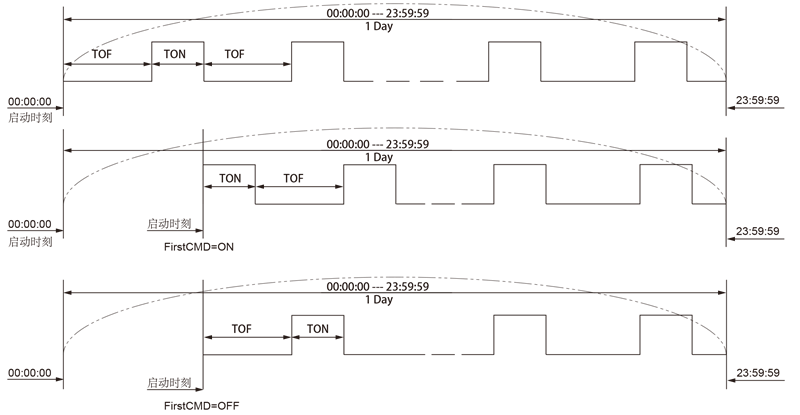

脉冲模式

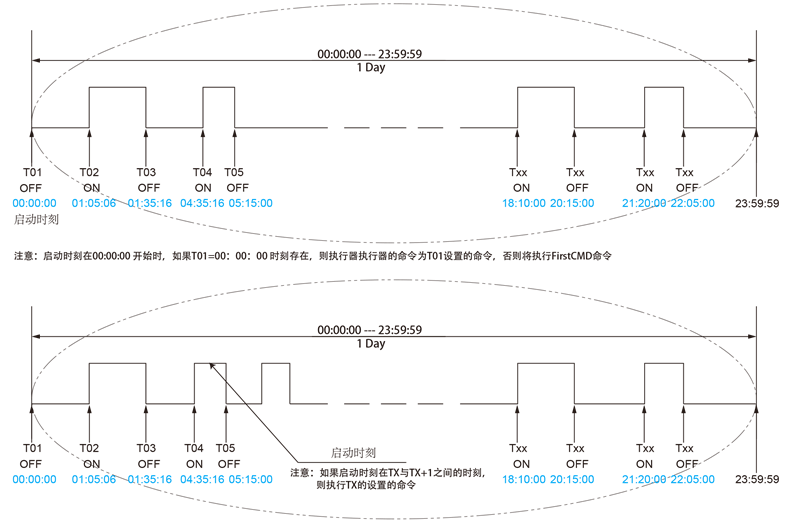

时刻模式

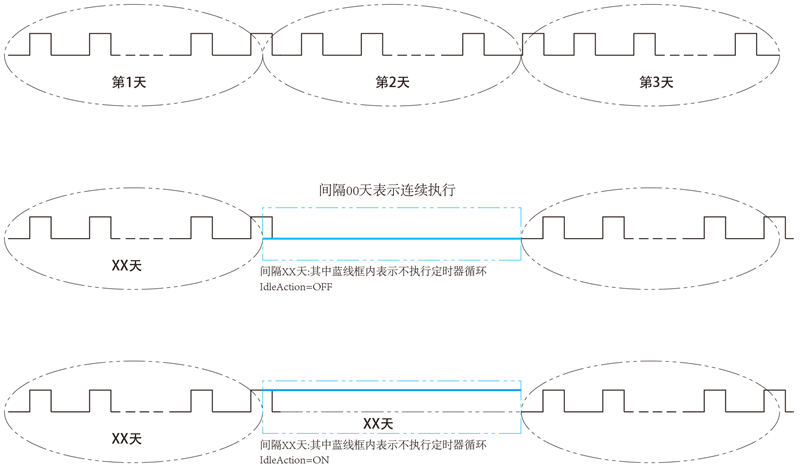

时刻模式-按天循环

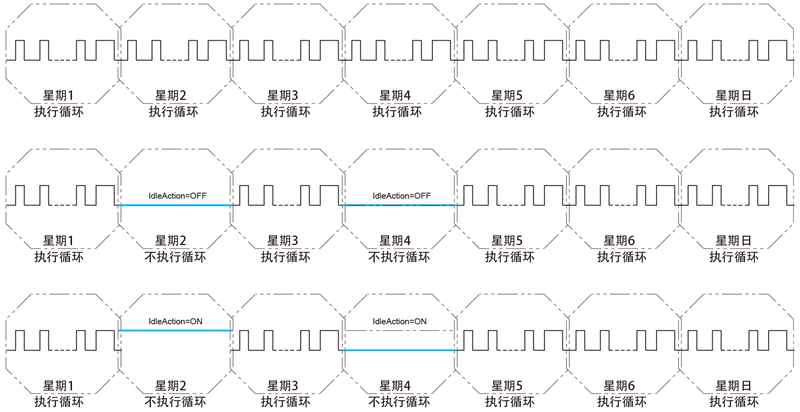

时刻模式-按星期循环

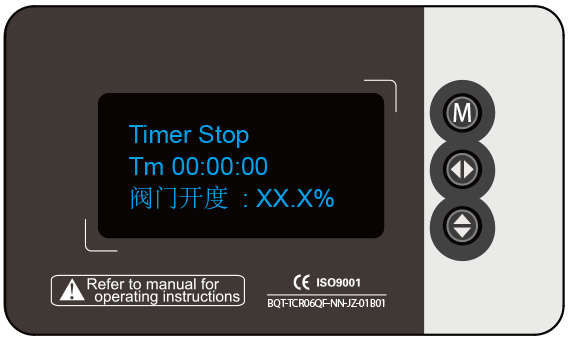

交互界面预览

M键：主要是菜单的切换功能 K2键：主要是切换闪烁项或者调整数值 K3键：主要是调整数值 1.3”OLED显示屏：黑底蓝字，128X64
