产品名称

产品概述
可装配阀门： 直通球阀、三通球阀、蝶阀
额定电压：DC24V，AC110V，AC230V
控制方式： 4-20mA、0-20mA、0-5V、1-5V、0-10V、2-10V
反馈方式： 4-20mA
控制精度： ±1%
带报警输出： A（继电器触点反馈）
高性能无刷电机，内置过热/过载保护
寿命长达1万次

产品特点
采用1.3寸OLED大屏液晶，无视角限制，高亮度，节能环保，实时显示阀门开度及其外部控制命令，约5分钟后自动进入休眠状态，并在休眠期间提示位置状态及其控制命令。
创新免开盖交互式两步调阀模式：
1：通过按键控制阀门处于“逆时针全开位”后保存；
2：通过按键控制阀门处于“顺时针全关位”后保存；轻松完成调阀。
无需上述调阀，通过菜单可实现0%-100%范围内，开关位置重新定义（例如开阀80%，关阀20%）。满足用户实现更为复杂的控制要求。
多种控制信号可选，4-20mA、0-20mA、0-5V、1-5V、0-10V、2-10V，满足各种复杂的现场需求。
可通过菜单重新标定输出4-20mA电流信号。
可通过菜单重新采集输入的电流（或电压）信号。
内置电机控制模块，可对电机变频调速控制，实现精准定位，无级调速。
故障菜单实时提示（包含执行器被卡住或者其他原因导致的执行器开关不到位引起的故障），并可带故障报警信号输出。

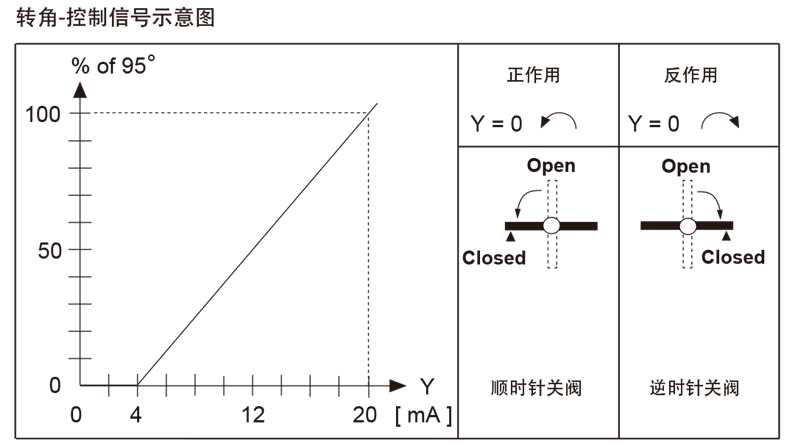

通过菜单可实现阀门控制命令4-20mA的逻辑交换。
系统可通过按键操作恢复出厂设置。

技术参数

标准产品

型号

额定扭矩

电压

时间

控制方式

反馈方式

故障信号

回转角度

防护等级

手动功能

位置指示

壳体材料

输出轴

100/200T

1000/2000Nm

DC24V

60s

4-20mA 0-20mA 0-5V  1-5V 0-10V 2-10V

4-20mA

A型

90°

IP67/F型

六角扳手 手动按钮

机械指示 OLED显示

压铸铝

外四方

AC110V AC230V

100s

≤110°

接线图

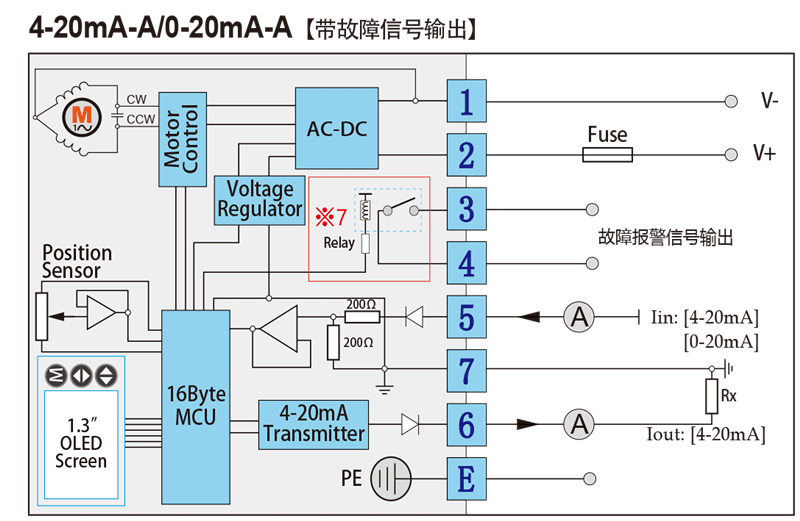

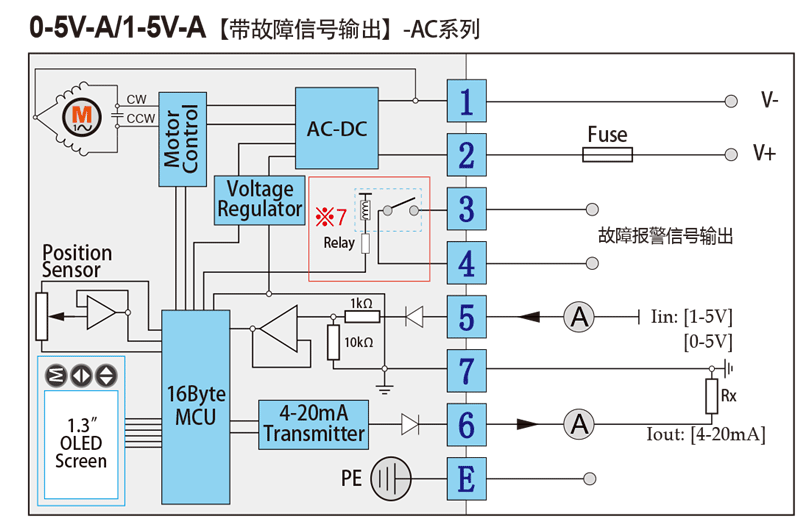

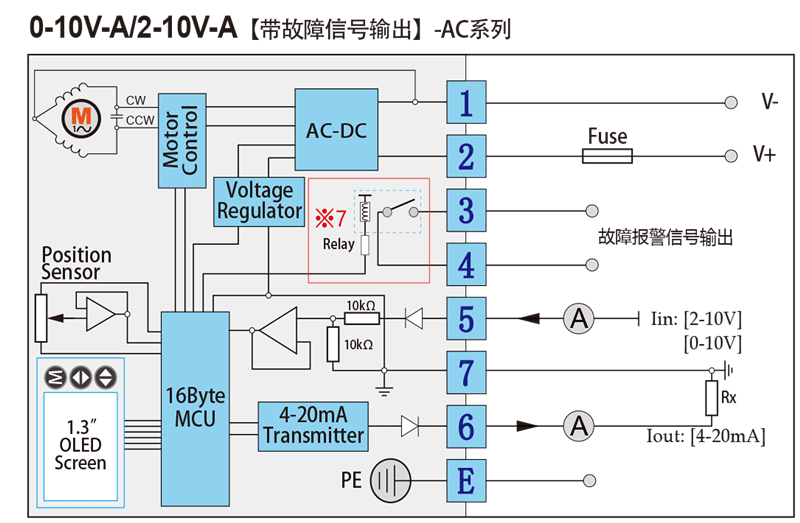

控制说明——【AC系列】
1、2为供电端， 3、4为电机过热报警输出端。
5、6、7为控制反馈端，此三线禁止接电源，否则会导致控制模块损坏。
3、 使用之前请确认工作电压，否则会导致控制模块损坏。
4、 5是控制输入端：4-20mA，0-20mA，0-5V，0-10V，1-5V，2-10V。
5、 6是反馈输出端：4-20mA。
6、 VOUT=IOUT·Rx
Rx建议使用低温漂电阻
VOUT≤8V故而Rx≤400Ω（推荐VOUT=5V，即Rx=250Ω/0.25W）。
7、可选功能：故障信号输出：继电器触点输出。触点带载能力0.1A/AC220V、0.5A/DC24V。
8、4-20mA/1-5V/2-10V可通过“用户设置”设置无控制信号阀门执行的动作：全开、全关、保持。

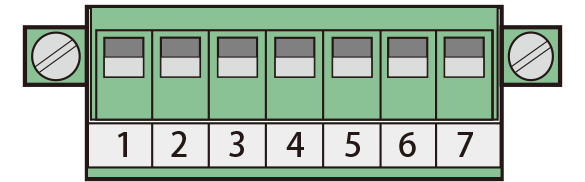

AC系列接线端子示意图

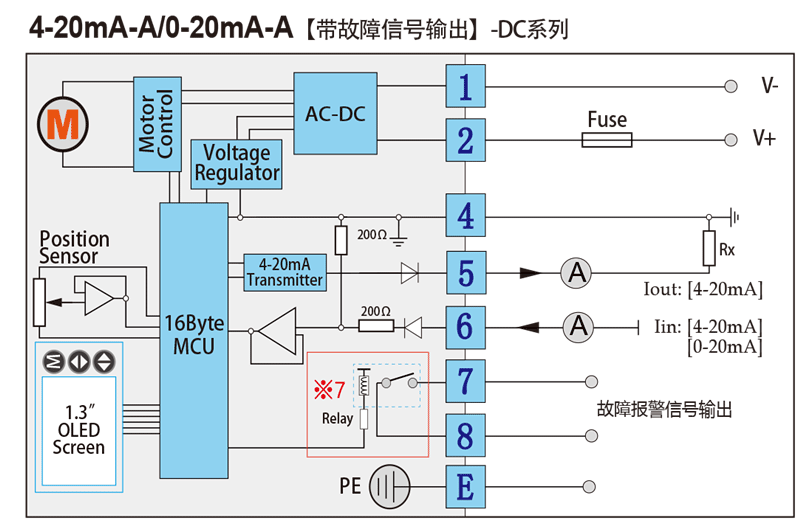

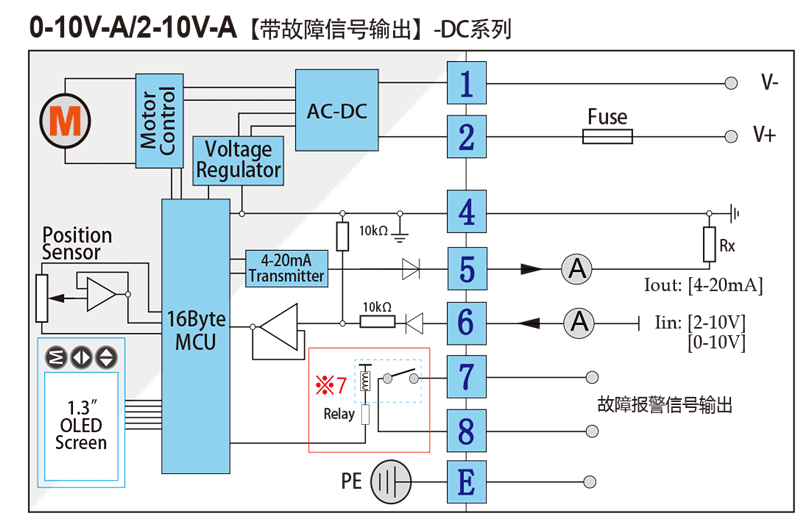

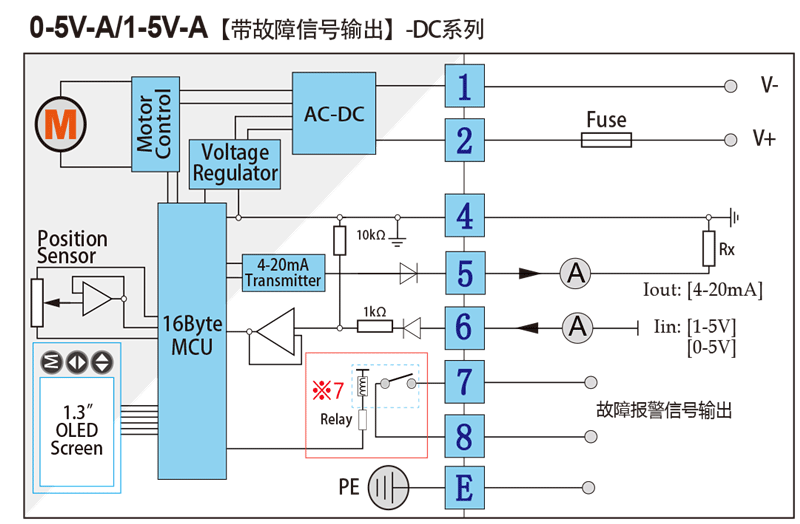

控制说明——【DC系列】
1、2为供电端，7、8为电机过热报警输出端
2、 4、5、6为控制反馈端，此三线禁止接电源，否则会导致控制模块损坏。
3、 使用之前请确认工作电压，否则会导致控制模块损坏。
4、 6是控制输入端：4-20mA，0-20mA，0-5V，0-10V，1-5V，2-10V。
5、 5是反馈输出端：4-20mA。
6、 VOUT=IOUT·Rx
Rx建议使用低温漂电阻
VOUT≤8V故而Rx≤400Ω（推荐VOUT=5V，即Rx=250Ω/0.25W）。
7、可选功能：故障信号输出：继电器触点输出。触点带载能力0.1A/AC220V、0.5A/DC24V。
8、4-20mA/1-5V/2-10V可通过“用户设置”设置无控制信号阀门执行的动作：全开、全关、保持。
其他控制方式如0-20mA，0-5V，0-10V则设置无效。


DC系列接线端子示意图

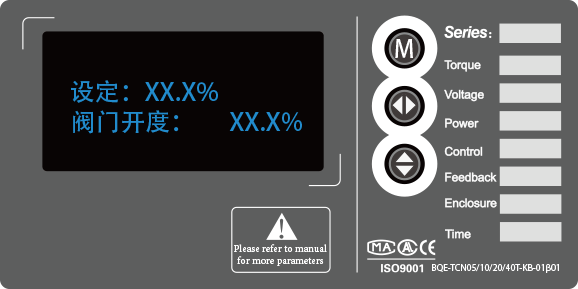

交互界面预览

M键：主要是菜单的切换功能 K2键：主要是切换闪烁项或者调整数值 K3键：主要是调整数值 1.3”OLED显示屏：黑底蓝字，128X64
