20-40N普通开关型
产品名称
SERIES TCrystal B3S TCR SERIES TCrystal B3S TCN
DAZK-40N-40C-40T-40B-40D-40R DongAo-40N-40C-40T-40B-40D-40R电动阀门执行器/电动pvc球阀/电动丝口球阀
产品概述
可装配阀门： 直通球阀、三通球阀、蝶阀
额定电压：DC24V，AC110V，AC230V，AC380V
控制反馈方式： B3S、BD3S
高性能无刷电机，内置过热/过载保护
产品寿命高达1万次
AC系列不可将两台或多台执行器并联使用
技术参数
|
型号 |
额定扭矩 |
电压 |
控制方式 |
反馈方式 |
时间 |
用户调速 |
回转角度 |
防护等级 |
手动功能 |
位置指示 |
壳体材料 |
输出轴 |
|
20/40N |
200/400Nm |
DC24V |
B3/ BD3 |
S型
R型
P型
SR型 |
15s |
PWM |
90° |
IP67/F型 |
六角扳手 |
机械指示 |
压铸铝 |
内八方
外四方 |
|
AC110V |
30s |
无 |
|
AC230V |
≤110° |
|
AC380V |
PB3 |
控制方式说明
接线图
控制说明
SW切换至2，电动执行器将顺时针旋转，到位后 4与5接通，给出关阀到位信号。
SW切换至3，电动执行器将逆时针旋转，到位后 4与6接通，给出开阀到位信号。
注1：执行器运行中 4与 56都处于断开状态。
注2：反馈信号略早于执行器实际到位时刻，故检测到反馈信号后不能切断执行器的供电。
控制说明
SW切换至2，电动执行器将顺时针转动，45之间的电阻值将变小，关阀到位后电动执行器停转。
SW切换至3，电动执行器将逆时针转动，45之间的电阻值将变大，开阀到位后电动执行器停转。
控制说明
SW断开 ，电动执行器将顺时针旋转，到位后4与6接通，给出关阀到位信号。
SW闭合 ，电动执行器将逆时针旋转，到位后4与5接通，给出开阀到位信号。
注1：执行器运行中45与6都处于断开状态。
注2：反馈信号略早于执行器实际到位时刻，故检测到反馈信号后不能切断执行器的供电。
控制说明
SW切换至2 ，电动执行器将顺时针旋转，到位后 2与5 接通，给出关阀到位信号。
SW切换至3，电动执行器将逆时针 旋转，到位后3与4 接通，给出开阀到位信号。
注1：执行器运行中 2与 5、 3与4 都处于断开状态。
注2：反馈信号与执行器实际到位时刻同步。
控制说明
SW切换至OFF，电动执行器将顺时针旋转，到位后7与9接通，给出关阀到位信号。
SW切换至ON，电动执行器将逆时针旋转，到位后7与8接通，给出开阀到位信号。
注1：执行器运行中7与8 9都处于断开状态。
注2：反馈信号略早于执行器实际到位时刻，故检测到反馈信号后不能切断执行器的供电。

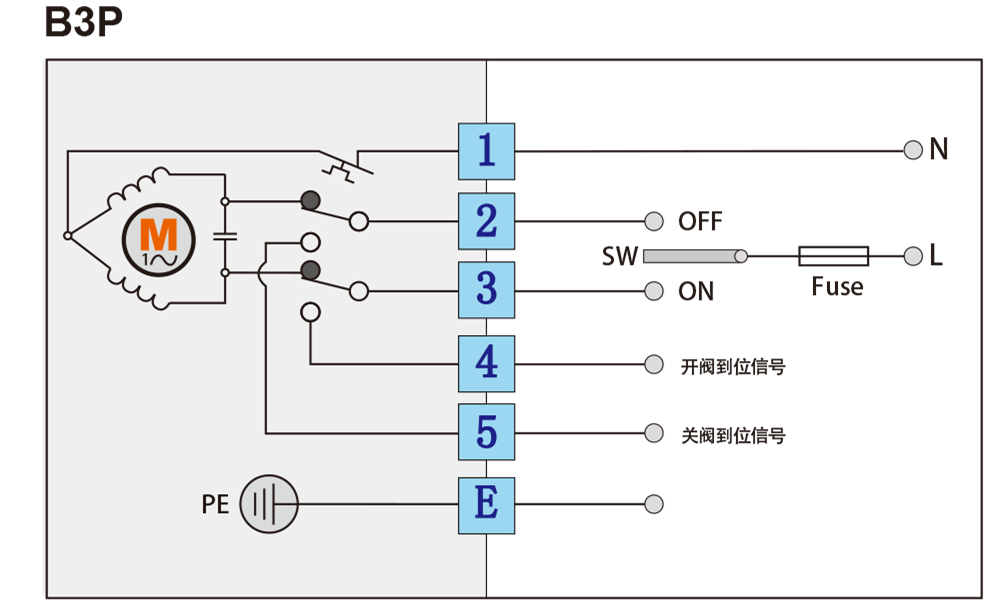

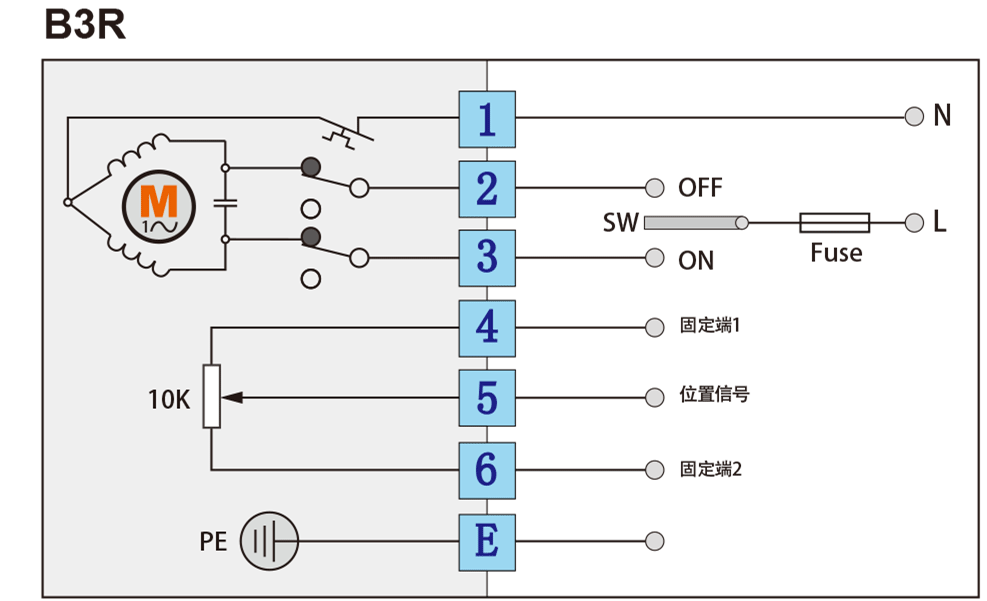

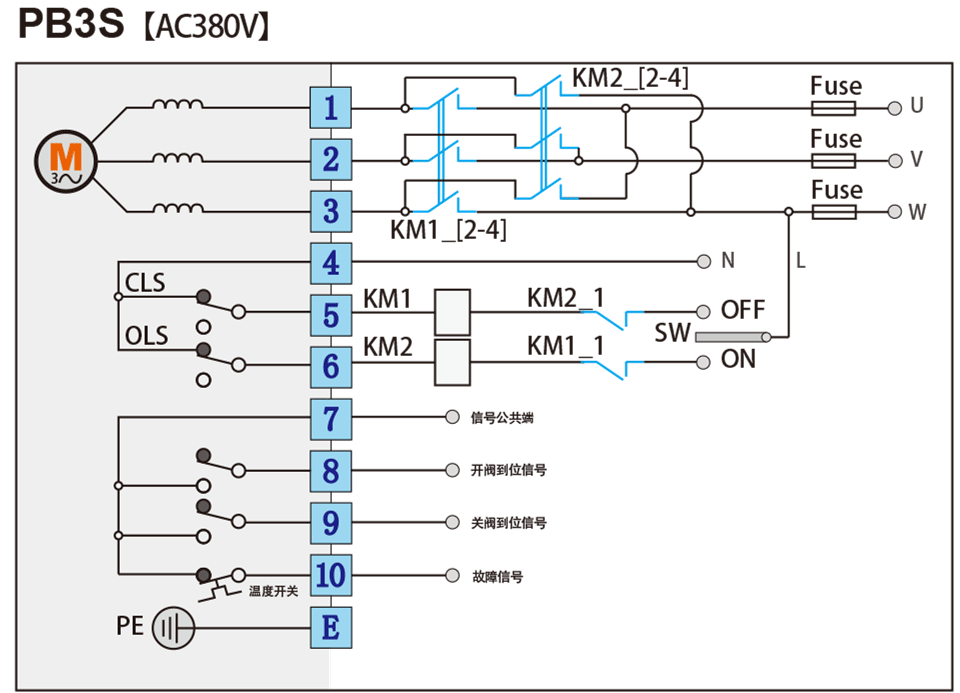

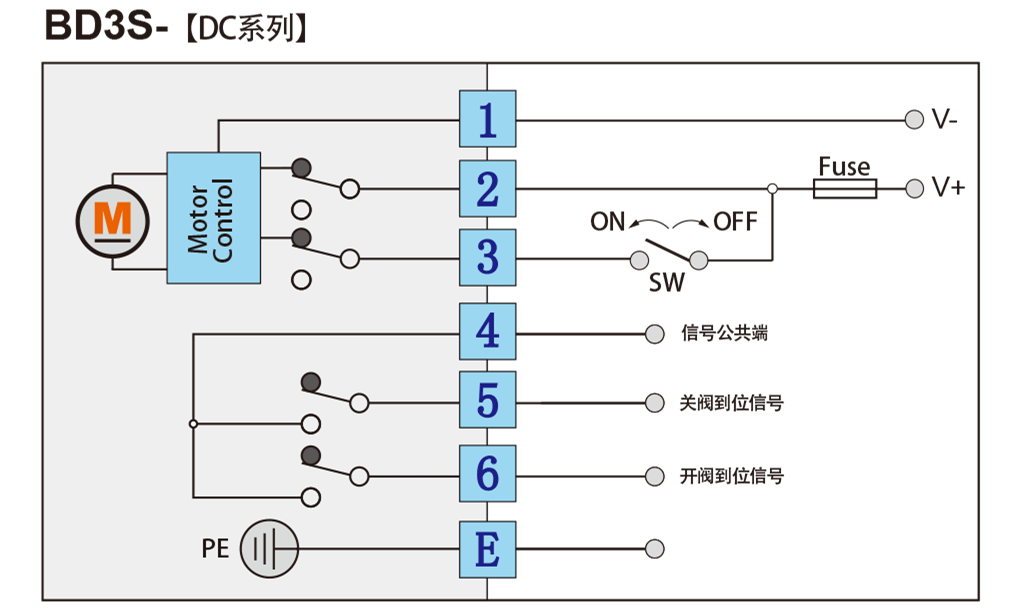

接线端子示意图
