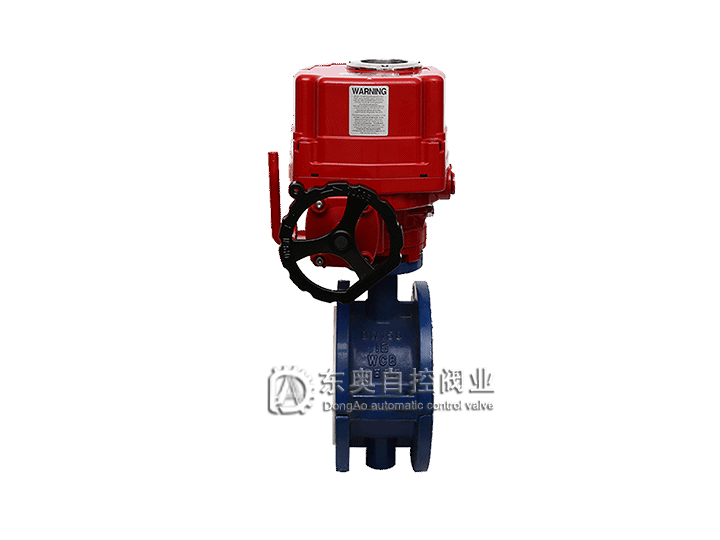

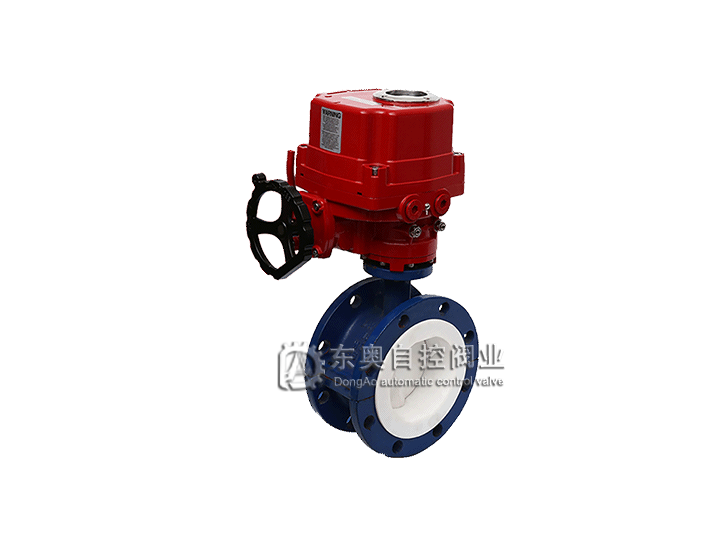

防爆电动衬氟蝶阀（法兰式）
产品概述
防爆电动衬氟蝶阀（法兰式）有开关型和调节型二种，衬氟蝶阀与电子式电动执行机构配套，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，电动衬氟蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大。衬四氟电动蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，电动衬氟蝶阀，衬四氟电动蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门。
技术参数
|
称通经DN（mm） |
50～1600 |
|
公称压力PN（MPa） |
0.6 |
1.0 |
1.6 |
|
密封试验（MPa） |
0.66 |
1.1 |
1.76 |
|
强度试验（MPa） |
0.9 |
1.5 |
2.4 |
|
适用温度 |
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ |
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|
泄漏率 |
符合GB/T13927-92标准 |
|
驱动方式 |
电动 |
|
配置执行机构 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构 |
|
控制方式 |
开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制） |
产品特点
全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
（1）小型轻便，容易拆装及维修，并可在任意位置安装。
（2）结构简单、紧凑，90°回转开启迅速。
（3）操作扭矩小，省力轻巧。
（4）流量特性趋於直线，调节性能好。
（5）密封材料耐老化、耐腐蚀、可适用多种介质。
执行器类别
|
|
引进型EI-TORK系列执行器参数 |
引进型EXI-TORK系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
输出力矩 |
50N·M～2000N·M |
50N·M～4000N·M |
|
动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯（开关两位控制）、无源触点信号、1/5K电位计、智能调节（4～20mA模拟量信号控制） |
|
动作时间 |
15秒/30秒/60秒 |
18S～112S |
|
保护装置 |
过热保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
|
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT6,ExdⅡ CT5 |
|
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
鼠笼式异步电机 |
|
进线接口 |
2个 G1/2〞M18*1.5 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
铝合金 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。
零件材料
|
零件名称 |
材料 |
|
阀体 |
（球墨铸钢、铸钢、不锈钢）+F46 |
|
蝶板 |
（灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料）+F46 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |
性能规范
|
公称通径 |
DN（mm） |
50～1600 |
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用温度 |
≤150℃ |
|
适用介质 |
具有腐蚀性介质 |
产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA，1-5V）、作用方式（电-开式，电-关式）。
产品用途
1. 本阀采用三偏心密封结构，阀座与碟版几乎无磨损，具有越关越紧的密封功能。
2. 密封圈选用不锈钢制作，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均有优良的密封性能、具有耐腐蚀，使用寿命长等特点。
3. 碟版密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4. 本法具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
5. 驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
