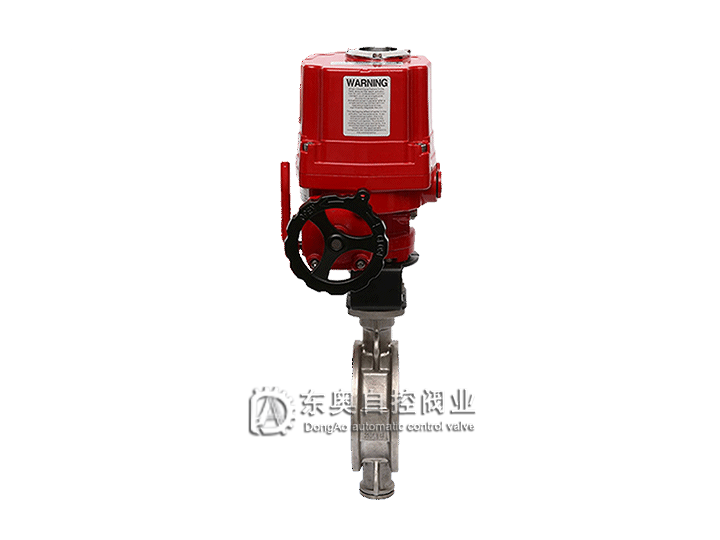

防爆电动三偏心蝶阀（对夹）
产品概述
防爆电动三偏心蝶阀是由高精度电动执行器与对夹式蝶阀组成，执行器采用一体化结构，开关型有输入AC220V电压, 输出无源触点信号（或开关到位灯信号），调节型有输入（DC4-20mA或DC1-5V）的控制信号及单相电源即可控制运转，防爆电动三偏心蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单，流通能力大，电动对夹蝶阀特别适合于介质是粘稠，含颗粒，纤维性质的场合。电动对夹蝶阀可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。
产品特点
（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（3）密封材料耐老化、耐腐蚀，使用寿命长等特点。
（4）两截式阀杆无销连接，结构简单紧凑，维修方便。
（5）阀座密封与靠背一体结构，减少阀座变形量。
（6）阀杆轴向定位装置，增强密封性、减少阀门扭矩。
（7）可以任何位置安装，维修方便。
技术参数
|
公称通径DN（mm） |
50～1200 |
|
公称压力 |
PN0.6、1.6、2.5MPa |
|
连接形式 |
对夹式 |
|
阀板形式 |
垂直板式 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄露量 |
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
|
基本误差 |
±2.5% |
|
回差 |
±2.5% |
|
死区 |
1% （可调） |
|
可调范围 |
50:1 |
|
配置执行机构 |
可配EI-TORK、EXI-TORK等系列角行程电动执行机构 |
|
控制方式 |
开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制） |
执行器技术参数
|
执行器类别 |
引进型EI-TORK系列执行器参数 |
引进型EXI-TORK系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
输出力矩 |
50N·M～2000N·M |
50N·M～4000N·M |
|
动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯（开关两位控制）、无源触点信号、1/5K电位计、智能调节（4～20mA模拟量信号控制） |
|
动作时间 |
15秒/30秒/60秒 |
18S～112S |
|
保护装置 |
过热保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
|
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT6,ExdⅡ CT5 |
|
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
鼠笼式异步电机 |
|
进线接口 |
2个 G1/2〞M18*1.5 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
铝合金 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。
零件材料
|
零件名称 |
材料 |
|
阀体 |
（球墨铸钢、铸钢、不锈钢）+F46 |
|
蝶板 |
（灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料）+F46 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |
性能规范
|
公称通径 |
DN（mm） |
50～1600 |
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用温度 |
≤150℃ |
|
适用介质 |
具有腐蚀性介质 |
产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA，1-5V）、作用方式（电-开式，电-关式）。
