产品概述

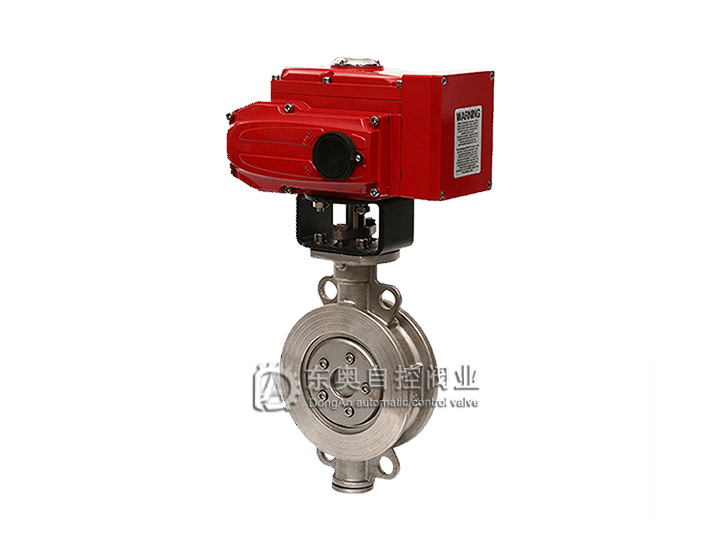

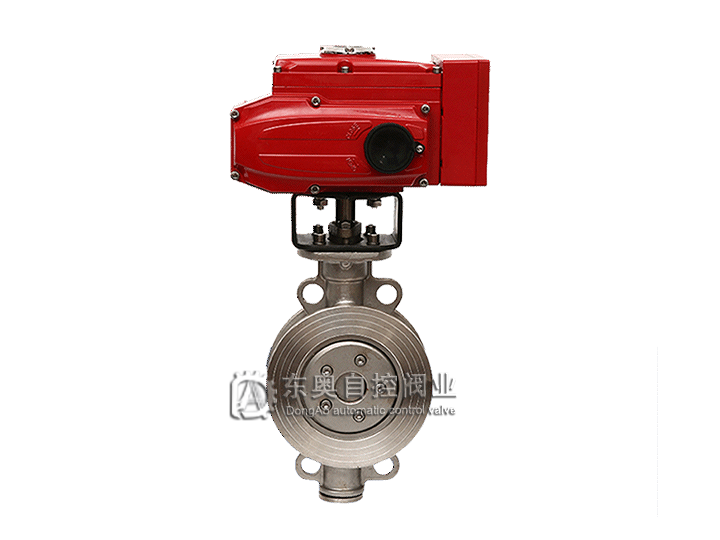

       电动对夹硬密封蝶阀是由高精度电动执行器与对夹式蝶阀组成，执行器采用一体化结构，开关型有输入AC220V电压， 输出无源触点信号（或开关到位灯信号），调节型有输入（DC4-20mA或DC1-5V）的控制信号及单相电源即可控制运转，电动对夹硬密封蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单，流通能力大，电动对夹蝶阀特别适合于介质是粘稠，含颗粒，纤维性质的场合。电动对夹硬密封蝶阀可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

产品特点
（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（3）密封材料耐老化、耐腐蚀，使用寿命长等特点。
（4）两截式阀杆无销连接，结构简单紧凑，维修方便。
（5）阀座密封与靠背一体结构，减少阀座变形量。
（6）阀杆轴向定位装置，增强密封性、减少阀门扭矩。
（7）可以任何位置安装，维修方便。

技术参数

公称通径DN（mm）	50～1200
公称压力	PN0.6、1.6、2.5MPa
连接形式	对夹式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
基本误差	±2.5%
回差	±2.5%
死区	1% （可调）
可调范围	50:1
配置执行机构	可配EI-TORK、EXI-TORK等系列角行程电动执行机构
控制方式	开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）

（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。

零件材料

零件名称	材料名称
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨
