产品概述

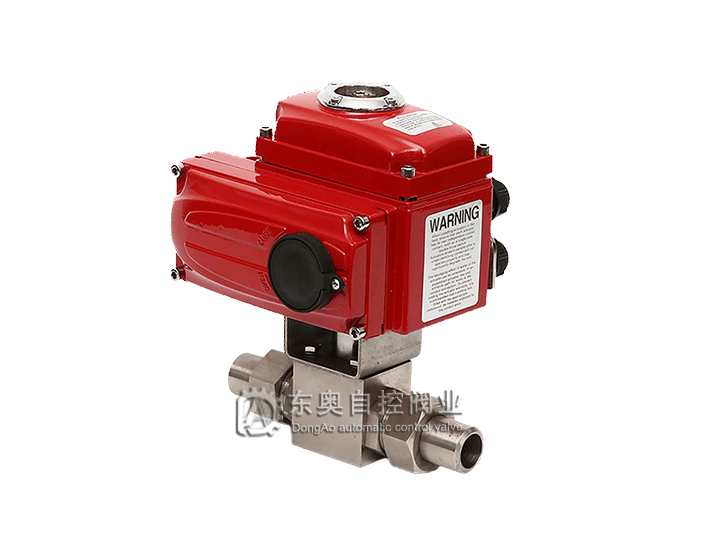

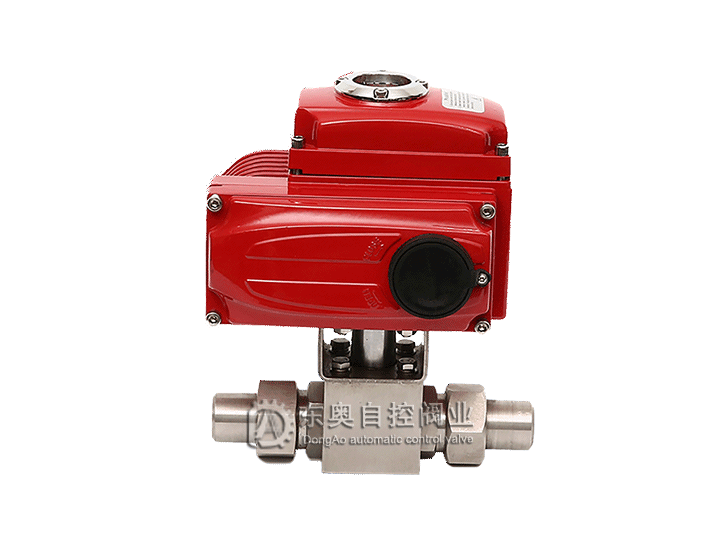

       电动高压螺纹球阀是由锻钢高压阀体及电子式角行程电动执行器组成。电动执行器采用一体式结构，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动高压螺纹球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，在最大工作压力下能够保持其结构的抗压均匀性。适用介质： 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压螺纹球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的场合。

技术参数及性能

公称通径 DN（mm）	15	20	25	32	40	50	65	80	100
允许压差（MPa）	≤公称压力
阀体形式	三分体式锻造阀体
公称压力	PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB
连接形式	螺纹式（外螺纹、内螺纹）
密封填料	尼龙、V型聚四氟乙烯填料等
阀芯形式	O型球体阀芯
流量特性	近似快开特性
动作范围	0～90°、0～360°
泄露量Q	软密封：零泄漏
基本误差	±1%
回差	±1%
死区	≤1%（可调）
可调范围	250：1
配置执行机构	可配EI-TORK,EXI-TORK等系列角行程电动执行机构
控制方式	开关到位灯（开关两位控制）、无源触点信号、1/5K电位计、智能调节（4～20mA模拟量信号控制）

执行器类别	引进型EI-TORK系列执行器参数	引进型EXI-TORK系列执行器参数
电源电压	标准：220V    AC单相  可选：110V AC 单相、380/440V    AC 三相、24V/110V/220V DC
输出力矩	50N·M～2000N·M	50N·M～4000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯（开关两位控制）、无源触点信号、1/5K电位计、智能调节（4～20mA模拟量信号控制）
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT6，ExdⅡ CT5
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	2个 G1/2〞M18*1.5	2个 PF 3/4”
壳体材料	铝合金	铝合金
外涂层	干粉，环氧聚酯，具有超强防腐功能

（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。

零件材料

零件名称	零件材料
阀体	304	316	316L
球体	304	316	316L
阀杆	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯、高压尼龙密封
填料	V型PTFE、增强四氟

公称通径	6	8	10	15	20	25	32	40	50
L	72	72	78	86	108	116	136	148	180
M	M14X1.5	M14X1.5	M18X1.5	M22X1.5	M27X2	M33X2	M42X2	M48X2	M64X2
A1	40	40	40	40	40	40	40	40	40
H、A	由于阀门密封选择及温度选择不同，执行器尺寸需根据实际配置，该尺寸可咨询精欧公司技术部。
