产品概述

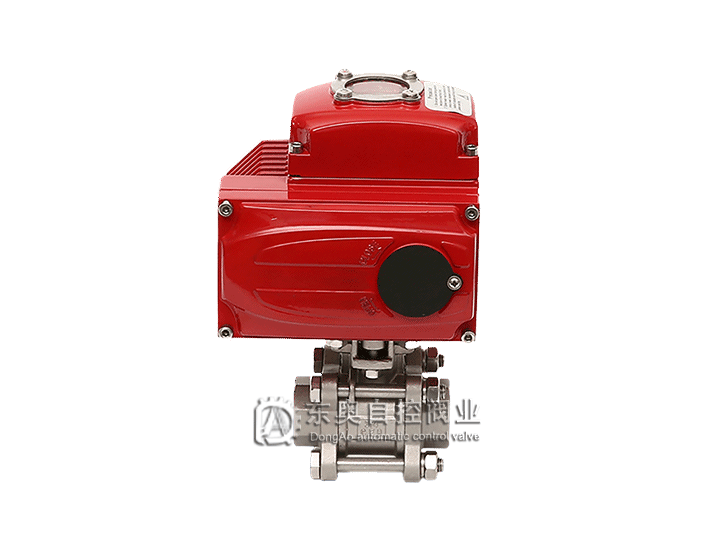

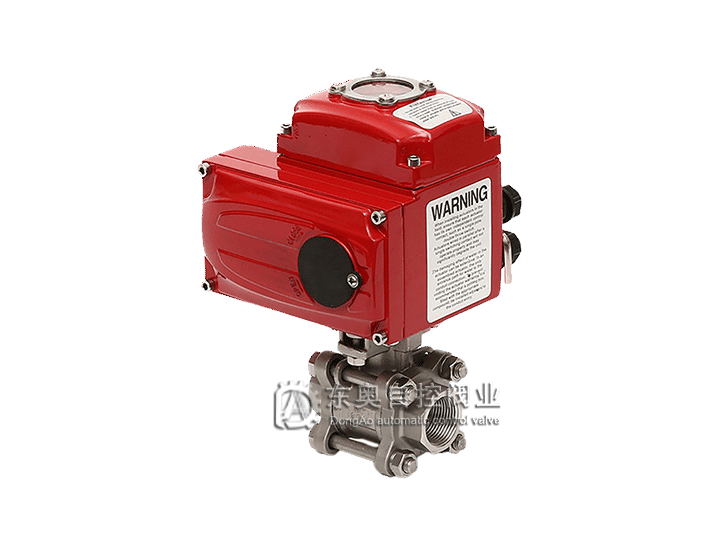

       精小型电动三片式球阀内螺纹适用于PN1.0～10.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，电动丝扣球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可运转。精小型电动三片式球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。精小型电动三片式球阀可分为：电动丝扣球阀、电动焊接球阀。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

技术参数

公称通径DN（mm）	10	15	20	25	32	40	50	65	80	100
公称压力（MPa）	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三片是精铸阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% （软密封：零泄漏）
基本误差	±1%
回差	±1%
死区	≤1%（可调）
可调范围	250：1
配置执行机构	可配EI-TORK,EXI-TORK等系列角行程电动执行机构
控制方式	开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）

连接方式		内螺纹连接			对焊连接
零件名称	阀体阀盖	WCB	CF8（304）	CF8M（316）	WCB	CF8（304）	CF8M（316）
	球体、阀杆	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽        、油品等	硝酸等腐        蚀性介质	醋酸等腐        蚀介质	水、蒸汽        、油品等	硝酸等腐        蚀性介质	醋酸等腐蚀介质
	适用温度	-29～180°C（增强聚四氟乙烯）、-29～300°C（对位聚苯）

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA，1-5V）、作用方式（电-开式，电-关式）。
